Harley-Davidson Pan America i Pan America Special: Premiera całkowicie nowych dla marki motocykli

Informacja prasowa

Oto wszędobylski motocykl Harley-Davidson dla tych, dla których turystyka to również zjeżdżanie z utartych szlaków, zarówno na szosie, jak i poza nią. Już samo to stwierdzenie powinno wzbudzać pewien rodzaj zaniepokojenia związanego z faktem, że coś tu chyba jest nie tak. A co, gdyby okazało się, że jest bardzo tak? Spece z H-D twierdzą, że z Pan Americą właśnie tak jest!

Inżynierowie z Milwaukee wzięli na tapet motocykle, które jeszcze do niedawna nijak nie kojarzyły się nie tylko z Harleyem, ale w ogóle z amerykańską motoryzacją. Jak do tego doszło? Jest więcej niż pewne, że to następstwo studiowania rynków motocyklowych, wyników sprzedaży, segmentów i trendów z nimi związanych. Skoro wśród cruiserów, chopperów i bobberów jest się królem, to dlaczego nie spróbować poszerzyć swe królestwo? Śmiała teza, jednak pasująca jak ulał do całkowicie nowego modelu motocykla H-D. Pan America szokuje nie tylko oderwaniem od głównego nurtu marki, ale także, a może w jej przypadku przede wszystkim odklejonym od wszystkiego co widzieliśmy do tej pory designem.

Zabieg z mocno kontrowersyjnym designem był już parokrotnie stosowany w historii motoryzacji. Niektórzy na nim zyskali – np. wiernie podążający swoją pokrzywioną sciężką KTM, a niektórzy się na tym zwyczajnie przejechali – patrz ultra funkcjonalny Fiat Multipla. Jak będzie z Harleyem Pan America. Dowiemy się dopiero po wynikach sprzedaży nowego modelu. Na pewno Harley-Davidson wiąże z nowym modelem spore nadzieje, co widać choć by po mocnej kampanii reklamowej. H-D Pan America ostatnio pojawia się niemal wszędzie tam, gdzie motocykle to chleb powszedni. Harley-Davidson Pan America

Harley-Davidson Pan America: Amerykańska rewolucja

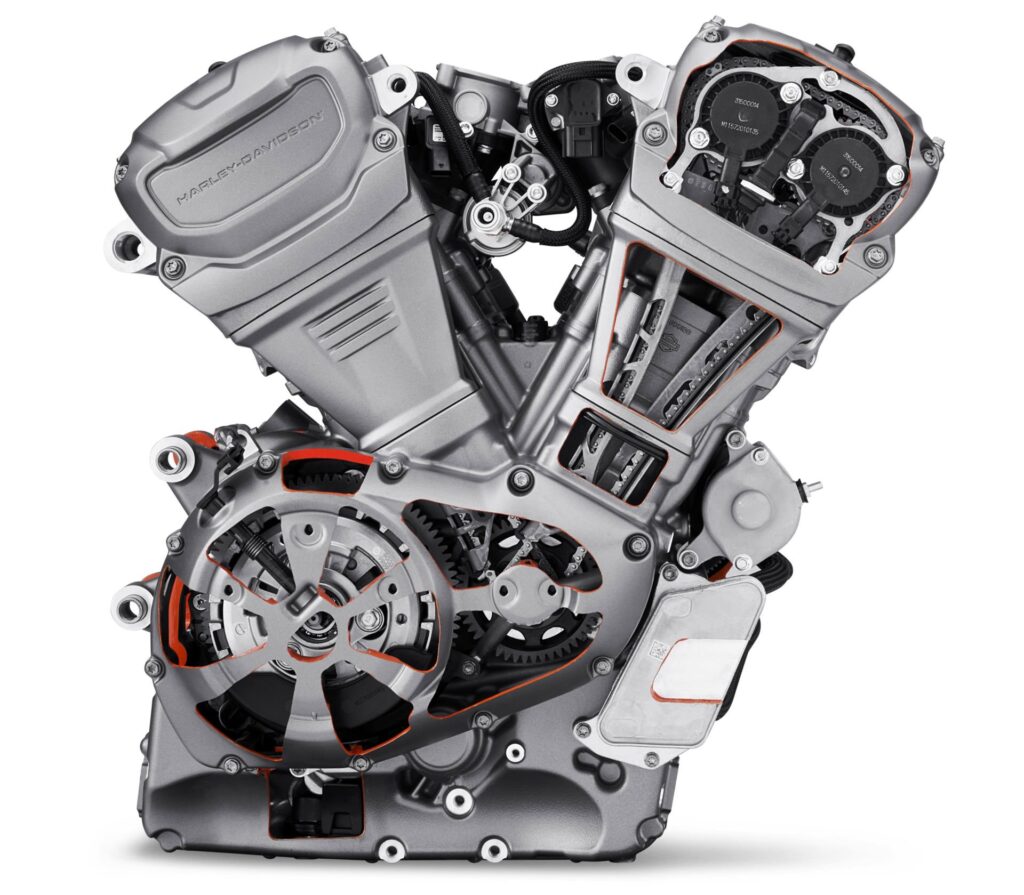

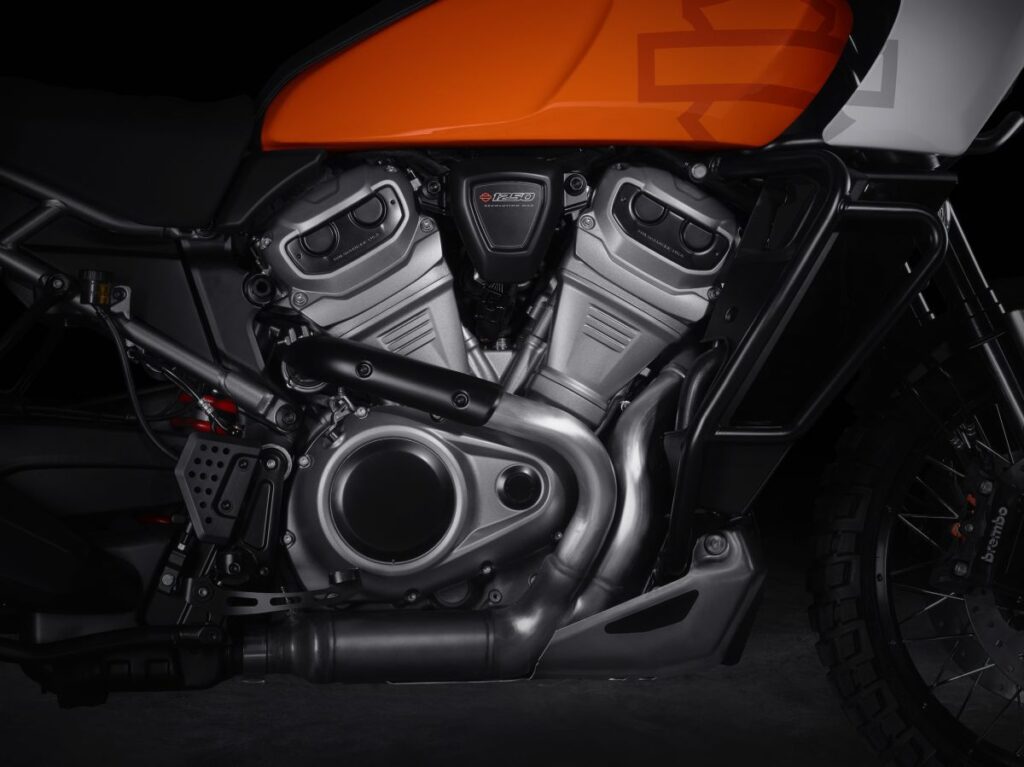

Modele Pan America 1250 i Pan America 1250 Special są napędzane nowym, chłodzonym cieczą silnikiem Revolution Max 1250 typu V-Twin o pojemności 1250 cm3 i mocy ponad 150 KM, zaprojektowanym tak, aby zapewnić wysoki moment obrotowy dostępny w szerokim zakresie obrotów, aż do czerwonego pola. Aby zminimalizować całkowitą masę motocykla (Pan America 1250 – 245 kg/Pan America 1250 Special – 258 kg; z płynami) silnik Revolution Max jest zintegrowany z pojazdem jako centralny element konstrukcyjny podwozia.


Silnik Revolution Max 1250: Podstawowe dane techniczne:

 Pojemność: 1250 cm3

Średnica cylindra / skok tłoka: 105 mm x 72 mm

Moc: 152 KM (112 kW) przy 8750 obr./min

Szczytowy moment obrotowy: 128 Nm przy 6750 obr./min

Ciąg dalszy pod materiałem wideo

Maksymalne obroty: 9500 obr./min

Stopień sprężania: 13:1



  • Architektura V-Twin
  • Konstrukcja w układzie V zapewnia wąski profil układu napędowego, który pozwala scentralizować masę, poprawiając równowagę i sterowność, a także zapewnia kierowcy dużo miejsca na nogi i stopy.
  • Ustawienie cylindrów pod kątem 60 stopni w kształcie litery V zapewnia zwartość silnika, a jednocześnie przestrzeń między cylindrami dla podwójnych przepustnic typu Down-Draft, które zwiększają przepływ powietrza i zapewniają lepsze osiągi.

Ranking TOP7: najbrzydsze motocykle świata. Uwaga, patrzenie może boleć!

  • Optymalizacja konstrukcji pod kątem obniżenia masy

Zmniejszenie masy układu napędowego przyczynia się do obniżenia masy motocykla, a z kolei niższa masa może poprawić osiągi motocykla pod każdym aspektem: wydajności, przyspieszenia, prowadzenia i hamowania.



  • Zastosowanie analizy metodą elementów skończonych (MES) oraz zaawansowanych technik optymalizacji konstrukcji na etapie projektowania silnika umożliwiło zminimalizowanie masy materiałów w elementach odlewanych i formowanych. Na przykład w trakcie prac projektowych udało się zmniejszyć masę przekładni rozrusznika oraz wałka rozrządu dzięki usunięciu nadmiaru materiału.
  • Innymi elementami zmniejszającymi masę konstrukcji są np. jednoczęściowe cylindry aluminiowe z powłoką galwaniczną z węglika krzemu.
  • Osłony wahaczy i wałków rozrządu oraz pokrywa główna są wykonane z lekkiego magnezu.

Harley-Davidson Pan America

  • Układ napędowy jako element konstrukcyjny

Układ napędowy silnika Revolution Max 1250 jest strukturalnym elementem konstrukcji podwozia motocykla.



  • Silnik spełnia dwie funkcje – dostarcza moc i działa jako element konstrukcyjny podwozia.
  • Wyeliminowanie tradycyjnej ramy znacznie zmniejsza masę motocykla i zapewnia bardzo sztywne podwozie.
  • Przedni i środkowy element ramy oraz część tylna są przykręcone bezpośrednio do układu napędowego.
  • Układ napędowy został zaprojektowany tak, aby był zarówno wytrzymały, jak i bardzo sztywny, dzięki czemu może skutecznie funkcjonować jako element podwozia.
  • Znaczna redukcja masy, sztywne podwozie i centralizacja masy pozwoliły zoptymalizować osiągi pojazdu.



  • Chłodzenie cieczą

Nadmierna temperatura jest niekorzystna zarówno dla trwałości, jak i komfortu jazdy. Chłodzenie silnika cieczą pozwala utrzymać pod kontrolą stabilną temperaturę silnika i oleju, zapewniając stałą wydajność podczas jazdy w zmiennych warunkach otoczenia.



  • Osiągi układu napędowego udało się dodatkowo poprawić dzięki wąskim tolerancjom komponentów, które można uzyskać dzięki skutecznej kontroli temperatury silnika (co pozwala ograniczyć rozszerzanie się i kurczenie części metalowych).
  • Chłodzenie cieczą ogranicza także hałas generowany przez wewnętrzne elementy silnika, po pozwala uzyskać pożądany dźwięk pracy silnika oraz emocjonujący odgłos wydechu.
  • Olej silnikowy jest również chłodzony cieczą, co zapewnia utrzymanie wydajności i trwałości oleju silnikowego w trudnych warunkach.
  • Układ chłodzenia został zaprojektowany z myślą o estetycznym wyglądzie, łatwym serwisowani oraz wysokiej trwałości.
  • Pompa płynu chłodzącego jest zabudowana wewnątrz oraz jest wyposażona w wysokowydajne łożyska i uszczelki, które wydłużają jej żywotność.
  • Kanały płynu chłodzącego są zintegrowane ze złożonym odlewem obudowy statora, co pozwala zmniejszyć masę i szerokość układu napędowego.
  • Korek spustowy płynu chłodzącego jest zagłębiony i zabezpieczony zatyczką, aby uniknąć uszkodzeń podczas jazdy terenowej.



  • Przesunięte czopy korbowodu

Oba czopy korbowodu wału korbowego są przesunięte o 30 stopni. Firma Harley-Davidson wykorzystała swoje rozległe doświadczenie w zakresie wyścigów torowych, aby dostroić rytm impulsów mocy silnika Revolution Max 1250.



  • 30-stopniowe przesunięcie tworzy 90-stopniową kolejność zapłonu, która zapewnia płynne dostarczanie mocy, zwłaszcza przy wyższych obrotach.
  • Cylindry zostały lekko przesunięte w celu dostosowania do konstrukcji wału korbowego, a tylny cylinder jest umieszczony po lewej stronie kierowcy na skrzyni korbowej, aby poprawić ergonomię.
  • Kierowca zyskuje kontrolę i pewność siebie, ponieważ impulsy mocy o 90-stopniowej kolejności zapłonu są w stanie poprawić trakcję, w niektórych sytuacjach jazdy terenowej.
  • Zastosowanie 90-stopniowej kolejności zapłonu pozwala również uzyskać charakterystyczną rytmikę układu wydechowego.
  • Tłoki z kutego aluminium



  • Denka tłoków są obrabiane maszynowo w celu zapewnienia precyzyjnej kontroli stopnia sprężania. Stopień sprężania 13:1 poprawia moment obrotowy silnika przy wszystkich prędkościach obrotowych. Tak wysoki stopień sprężania jest możliwy dzięki zaawansowanym czujnikom wykrywającym spalanie stukowe. Dla osiągnięcia pełnej mocy silnik będzie wymagał paliwa 95 oktanowego, lecz może również być zasilany paliwem o niższej liczbie oktanowej dzięki zabezpieczeniu przed spalaniem detonacyjnym przez technologię czujnika spalania stukowego.
  • Podstawa tłoka jest ścięta ukośnie, przez co do montażu nie jest wymagane narzędzie do ściskania pierścieni tłokowych.
  • Spód tłoka pokryty jest powłoką o niskim współczynniku tarcia.
  • Pierścienie tłokowe o niskim naprężeniu zmniejszają tarcie, co poprawia osiągi.
  • Górna część pierścienia jest anodyzowana w celu zwiększenia trwałości.
  • Dysze chłodzące olej są skierowane na denka tłoków, aby lepiej rozpraszać ciepło spalania.

Harley-Davidson Pan America

  • Czterozaworowe głowice cylindrów



  • Czterozaworowe głowice cylindrów (dwie ssące i dwie wydechowe) pozwalają na uzyskanie największej możliwej powierzchni zaworów.
  • Pozwala to uzyskać optymalny profil osiągów jazdy – wyższy moment obrotowy przy niższych obrotach z płynnym przejściem do mocy szczytowej – ze względu na optymalizację przepływu gazów przez komorę spalania w celu dopasowania do pożądanych wymagań wydajności i pojemności skokowej silnika.
  • Zawory wydechowe są wypełnione sodem, aby lepiej odprowadzały ciepło.
  • Zawieszone kanały olejowe w głowicach są możliwe dzięki skomplikowanej technice odlewania i zmniejszają masę, dzięki minimalizacji grubości ścianek głowicy.
  • Głowice cylindrów są odlewane z wyjątkowo wytrzymałego stopu aluminium 354. Ponieważ głowice działają jako punkt mocowania podwozia, zostały zaprojektowane tak, aby były elastyczne w punkcie mocowania, ale sztywne nad komorą spalania. Osiągnięto to poprzez częściowo ukierunkowaną obróbkę cieplną.

 Motocykl chopper. Wszystko o chopperach

  • Podwójne górne wałki rozrządu (DOHC – Double Overhead Camshaft)

Silnik Revolution Max 1250 jest wyposażony w oddzielne wałki rozrządu zaworów ssących i wydechowych dla każdego cylindra.



  • Konstrukcja DOHC ułatwia pracę przy wyższych prędkościach obrotowych dzięki zmniejszeniu bezwładności układu rozrządu, co przekłada się na wyższą moc szczytową.
  • Konstrukcja DOHC pozwala na niezależne zmienne fazy rozrządu zaworów (VVT) na krzywce ssącej i wydechowej, z optymalizacją przedniego i tylnego cylindra, aby poszerzyć zakres obrotów o wysokiej mocy.
  • Konkretne profile krzywek są dobierane tak, aby uzyskać najbardziej pożądane charakterystyki pracy.
  • Czop łożyskowy wałka rozrządu po stronie napędowej jest częścią koła zębatego napędowego. Taka konstrukcja umożliwia demontaż wałka rozrządu do celów serwisowych lub przyszłej modernizacji bez demontażu napędu wałka rozrządu.
  • Prowadnice łańcucha napędu wałka rozrządu i koła łańcuchowe zostały zoptymalizowane w celu zmniejszenia masy do minimum. Napinacz łańcucha jest zamontowany wewnątrz i posiada cechy konstrukcyjne minimalizujące hałas przy rozruchu.



  • Hydrauliczna regulacja luzu



  • Silnik Revolution Max 1250 posiada sterowanie zaworami z hydraulicznymi regulatorami luzu.
  • Taka konstrukcja zapewnia, że zawory i siłowniki zaworów pozostają w stałym kontakcie w trakcie zmiany temperatury silnika.
  • Hydrauliczne kompensatory luzu sprawiają, że układ rozrządu nie wymaga konserwacji, co pozwala właścicielowi zaoszczędzić czas i koszty – nie ma mechanicznego regulatora.
  • Taka konstrukcja zapewnia redukcję niepożądanego hałasu w układzie rozrządu, zwłaszcza przy rozruchu silnika na zimno.
  • Taka konstrukcja pozwala również utrzymać stały nacisk na trzonek zaworu, co umożliwia bardziej agresywne profile wałka rozrządu, które mogą pomóc w osiągnięciu lepszych osiągów.



  • Zmienne fazy rozrządu (VVT – Variable Valve Timing)

Silnik Revolution Max 1250 jest wyposażony w sterowany komputerowo układ zmiennych faz rozrządu (VVT), zarówno na wałku rozrządu zaworów ssących, jak i wydechowych.



  • Dzięki sterowaniu komputerowemu układ VVT niezależnie przyspiesza lub opóźnia fazy wałka rozrządu zaworów ssących i wydechowych w potencjalnym zakresie 40 stopni obrotu wału korbowego.
  • Technologia VVT poszerza ogólny zakres obrotów o wysokiej mocy i poprawia zarządzanie momentem obrotowym oraz wydajność w porównaniu z identycznym silnikiem ze stałym rozrządem zaworów. Dzięki temu ten sam silnik może zapewnić zarówno duży moment obrotowy przy niskich obrotach dla lepszego przyspieszania z miejsca, jak i wysoką moc przy emocjonującej jeździe na wysokich obrotach.
  • Układ VVT może poprawić ekonomię zużycia paliwa i zwiększyć zasięg na pełnym zbiorniku.
  • Regulator fazy rozrządu znajduje się pomiędzy zębatką napędową krzywki a wałem rozrządu i wykorzystuje tłok elektromagnetyczny do sterowania hydrauliką, która zmienia fazy rozrządu.
  • Gdy silnik jest wyłączony, układ VVT ustawia krzywki ssące na pełne opóźnienie, a krzywki wydechowe na pełne wysunięcie, aby zmniejszyć kompresję i ułatwić rozruch.
  • Czujniki położenia wałka rozrządu znajdują się w pokrywach zaworów.



  • Podwójne świece zapłonowe

Silnik Revolution Max 1250 jest wyposażony w dwie świece zapłonowe na cylinder.



  • Podwójne świece zapłonowe umożliwiają lepszy zapłon paliwa w tym szerokim cylindrze.
  • Silnik Revolution Max 1250 jest wyposażony w świece zapłonowe, zaprojektowane pod kątem lepszego zarządzania wysokimi temperaturami w komorach spalania niż standardowe świece zapłonowe.



  • Podwójne korpusy przepustnic typu Down-Draft

Oddzielne korpusy przepustnic znajdują się pomiędzy cylindrami oraz są ustawione tak, aby zminimalizować zawirowania i utrudnienia przepływu powietrza.



  • Przepływ powietrza o dużej prędkości do komory spalania jest zoptymalizowany w celu zwiększenia wydajności.
  • Dostarczanie paliwa może być zoptymalizowane indywidualnie dla każdego cylindra, co jest w stanie poprawić ekonomię i zasięg.
  • Centralne umiejscowienie przepustnic pozwala na idealne umieszczenie 11-litrowej komory powietrznej nad silnikiem. Pojemność komory powietrznej jest zoptymalizowana pod kątem osiągów silnika.
  • Kształt komory powietrznej pozwala na zastosowanie dopasowanych, profilowanych kanałów dolotowych przy każdym korpusie przepustnicy, które wykorzystują bezwładność do wprowadzenia większej masy powietrza do komory spalania, co może zwiększyć moc wyjściową.
  • Komora powietrzna jest wykonana z nylonu wypełnionego włóknem szklanym z wbudowanym wewnętrznym ożebrowaniem, które pomaga tłumić rezonans i hałas wlotowy. Skierowany do przodu wlot powietrza kieruje hałas wlotowy z dala od kierowcy. Wyciszenie hałasu wlotowego sprawia, ze odgłos wydechu nabiera dominującego charakteru.
  • Okrągła podstawa zmywalnego stożkowego filtra powietrza zapewnia optymalne uszczelnienie komory powietrznej.

 Prędkość maksymalna w Polsce. Od czerwca czekają nas zmiany. Prawo drogowe 2021

  • Wytrzymały układ olejowy

Układ olejowy silnika został zaprojektowany pod kątem pracy w trudnych warunkach.



  • W silniku zastosowano układ olejowy z suchą miską olejową, w którym zbiornik oleju (lub miska olejowa) znajduje się w odlewie skrzyni korbowej pod wszystkimi obracającymi się częściami. Zwiększa to wydajność dzięki redukcji strat mocy, które mogą wystąpić, gdy obracająca się część musi zanurzyć się w kąpieli olejowej.
  • Potrójne pompy drenujące odprowadzają nadmiar oleju z trzech wnęk silnika – skrzyni korbowej, wnęki statora i wnęki sprzęgła. Kierowca zyskuje optymalne osiągi dzięki uniknięciu strat mocy, ponieważ wewnętrzne elementy silnika nie muszą obracać się w nadmiernej ilości oleju.
  • Taca wylotowa zapobiega napowietrzaniu oleju silnikowego przez sprzęgło, co mogłoby utrudnić doprowadzanie oleju.
  • Pompa doprowadzająca olej jest wyposażona w sito, które jest w stanie skutecznie filtrować zanieczyszczenia przez cały okres eksploatacji motocykla.
  • Pompa olejowa jest zaprojektowana tak, aby wytwarzała podciśnienie w skrzyni korbowej, co może dodatkowo zmniejszyć tarcie wewnątrz silnika, ponieważ przedmuchiwania komory spalania wymaga niższego ciśnienia pierścieni tłokowych.
  • Olej jest dostarczany do łożysk głównych i łożysk korbowodów przez środek wału korbowego, co pozwala zapewnić niskie ciśnienie oleju (60-70 psi) oraz zredukować straty mocy przy wysokich obrotach.



  • W pełni wyrównoważony układ napędowy

Wewnętrzne balansery niwelują większość drgań silnika, zwiększając komfort jazdy i trwałość pojazdu.



  • Główny balanser: Ten spiralny balanser łańcuchowy umieszczony w skrzyni korbowej niweluje podstawowe drgania generowane przez sworznie korbowe, tłoki i korbowody, a także „parę toczną”, czyli brak niewyważenie bocznego spowodowanego przez przesunięcie cylindrów.
  • Drugorzędny balanser: Mały balanser umieszczony w przedniej części głowicy cylindra pomiędzy wałkami rozrządu służy jako uzupełnienie głównego balansera oraz zapewnia dodatkową redukcję drgań.
  • Balansery są dostrojone, aby zapewnić odpowiednie drgania, które „ożywiają” motocykl.
  • Zrównoważenie silnika przyczynia się do redukcji wagi i poprawy osiągów motocykla, ponieważ elementy silnika nie muszą być zaprojektowane pod kątem odporności na naprężenia spowodowane przez drgania.



  • Sprzęgło i skrzynia biegów

Silnik Revolution Max jest zintegrowanym zespołem napędowym, co oznacza, że silnik i sześciobiegowa skrzynia biegów znajdują się we wspólnej obudowie.



  • Sprzęgło jest uruchamiane mechanicznie za pomocą linki o dużej średnicy, co zapewnia płynne i równomierne rozłączanie oraz minimalne opory.
  • Dzięki funkcji wspomagania sprzęgło pracuje lżej, zachowując jednocześnie możliwość przekazania pełnego momentu obrotowego i mocy do skrzyni biegów.
  • Sprzęgło zawiera osiem płytek ciernych zaprojektowanych z myślą o zapewnieniu spójnego zaczepienia przy maksymalnym momencie obrotowym przez cały jego okres eksploatacji.
  • Dzięki szczękom ślizgowym podczas redukcji biegu można uniknąć nadmiernej prędkości obrotowej silnika, ślizgania oraz podskakiwania tylnego koła.
  • Aby zminimalizować hałas i wibracje, zespół przekładni głównej został zaprojektowany tak, aby osiągnąć optymalną równowagę między jakością dźwięku a wydajnością. Specjalnie zaprojektowana przekładnia nożycowa redukuje zarówno luzy, jak i hałas podczas zazębiania się przekładni.
  • Sprężyny kompensacyjne w przekładni głównej wygładzają impulsy momentu obrotowego z wału korbowego, zanim dotrą one do skrzyni biegów, zapewniając płynne dostarczanie momentu obrotowego.
  • Sześciostopniowa skrzynia biegów wyposażona jest w łożyska wałeczkowe podtrzymujące bęben zmiany biegów i tuleje wspierające wałka zmiany biegów pokryte teflonem, aby zminimalizować straty wynikające z tarcia i zoptymalizować jakość zmiany biegów.
  • Wewnętrzne elementy skrzyni biegów są trwałe i zarazem jak najlżejsze, aby poprawić jakość zmiany biegów i przyspieszenie poprzez ograniczenie strat mocy podczas zmiany biegów.
  • Półsucha komora przekładni zmniejsza redukuje straty mocy i zmniejsza zużycie paliwa. Harley-Davidson Pan America

Harley-Davidson Pan America: Na bogato!

Pan America 1250 i 1250 Special, to motocykle, przy których konstruowaniu zdaje się przyświecała maksyma “dużo i na bogato”. Świadczy o tym nie tylko ultra-nowoczesny napęd, ale także reszta konstrukcji tych nietuzinkowych motocykli.

Modele Pan America są wyposażone w technologie mające na celu poprawę wrażeń z jazdy, w tym elektronicznie sterowane tryby jazdy oraz systemy zwiększające bezpieczeństwo podczas jazdy w zakręcie. Ten szeroki zestaw technologii ma na celu dostosowanie osiągów motocykla do dostępnej trakcji podczas przyspieszania, zwalniania i hamowania. Model Pan America 1250 Special jest dodatkowo wyposażony w elektronicznie regulowane, półaktywne zawieszenie przednie i tylne. Wyposażono go również w innowacyjny w branży system Adaptiwe Ride Hide, nowy rewolucyjny system adaptacyjnego zawieszenia, które obniża motocykl po zatrzymaniu oraz podnosi i utrzymuje w optymalnym ustawieniu podczas jazdy.

Co łączy markę Harley-Davidson z motocyklami WSK? Więcej niż myślisz!

Półaktywne zawieszenie

Model Pan America1250 Special jest wyposażony w elektronicznie regulowane, półaktywne zawieszenie przednie i tylne. Wykorzystując dane dostarczane przez czujniki zamontowane w motocyklu, system zawieszenia automatycznie reguluje tłumienie, aby dostosować je do panujących warunków i aktywności kierowcy. Te elementy zawieszenia są dostarczane przez firmę SHOWA, natomiast oprogramowanie sterujące zostało stworzone przez Harley-Davidson.



  • Skok zawieszenia wynosi 190 mm (przód i tył).
  • Przednie zawieszenie to 47 mm odwrócony widelec SHOWA BFF(Balance Free Forks) z półaktywną kontrolą tłumienia.
  • Z tyłu zamontowano amortyzator SHOWA BFRC(Balanced Free Rear Cushion-lite) typu coilover z elektroniczną kontrolą napięcia wstępnego i półaktywnym tłumieniem. Tylne zawieszenie posiada system łączący amortyzator, wahacz i ramę, który zapewnia progresywne wyczucie skoku. Ten progresywny system oferuje komfortową jazdę na drodze i dodatkowe wsparcie w warunkach terenowych.
  • System kontroli obciążenia pojazdu oblicza wagę kierowcy, pasażera i bagażu, aby dobrać optymalne ustawienie zawieszenia poprzez automatyczną regulację napięcia wstępnego sprężyny.
  • System półaktywnego zawieszenia reaguje na pozycję zawieszenia, prędkość pojazdu, przyspieszenie pionowe motocykla, kąt i współczynnik przechyłu, wartość przyspieszenia lub momentu hamowania, a także z wybrany przez motocyklistę tryb jazdy, aby zapewnić pożądany poziom komfortu jazdy.
  • System półaktywnego zawieszenia posiada pięć wstępnie zaprogramowanych profili w zdefiniowanych trybach jazdy:
  • Komfort (Comfort): Wyższa elastyczność zawieszenia i odizolowanie kierowcy od trudnych warunków na drodze.
  • Równowaga (Balanced): Równowaga pod względem wygody jazdy i pewności prowadzenia, na potrzeby uniwersalnej jazdy.
  • Sport (Sport): Maksymalna kontrola prowadzenia z większym zakresem tłumienia skalibrowanym do pewnej, dynamicznej jazdy.
  • Miękki Off-Road (Off-Road Soft): Zmniejszenie wstępnego tłumienia, aby zwiększyć elastyczność pracy zawieszenia, co pozwoli na pokonywanie większych przeszkód i ograniczać dobicia; idealny na nieutwardzone i nierówne dukty oraz kamienisty teren.
  • Twardy Off-Road (Off-Road Firm): Zwiększenie wstępnego tłumienia na potrzeby agresywnej jazdy lub kiedy chcemy pokonać teren bardziej na siedząco: tryb idealny do jazdy po grząskim/piaszczystym terenie.
  • Kierowca nie może zmieniać profilu półaktywnego zawieszenia w ramach wstępnie zaprogramowanego trybu jazdy, ale może stworzyć własny tryb i ustawić profil zawieszenia według własnych preferencji.



System Adaptive Ride Height (Adaptacyjna wysokość jazdy) jest opcją dostępną wyłącznie dla modelu Pan America1250 Special. Harley-Davidson jest pierwszą firmą, która oferuje tę technologię w branży motocyklowej. Ten rewolucyjny system zawieszenia automatycznie przełącza motocykl pomiędzy obniżoną pozycją po zatrzymaniu a optymalną wysokością zawieszenia, gdy motocykl jest w ruchu. System ten ułatwia motocykliście wsiadanie na model Pan America 1250 Special i pewne postawienie stóp na ziemi podczas zatrzymania, poprzez obniżenie wysokości siedzenia o 25-50 mm (w zależności od automatycznie wybranego napięcia wstępnego sprężyny amortyzatora tylnego, które określa wysokość zawieszenia, gdy motocykl jest w ruchu).



  • System ten nie ogranicza skoku zawieszenia – pełny skok jest zawsze zachowany – ani nie wpływa na kąt pochylenia, prześwit czy komfort jazdy.
  • Do wyboru są cztery ustawienia działania systemu:
  • Tryb auto: System określa, jak szybko obniżyć zawieszenie w zależności od tego, jak agresywne jest hamowanie, a docelowo, w momencie zatrzymania się motocykla, zawieszenie zostaje całkowicie obniżone.
  • Tryb krótkiego opóźnienia i długiego opóźnienia: W tych trybach funkcja obniżania jest opóźniona do momentu zatrzymania motocykla, dzięki czemu zachowana jest pełna wysokość zawieszenia podczas jazdy z małą prędkością, np. podczas jazdy na parkingu.
  • Tryb zablokowany: System zawieszenia adaptacyjnego zawsze utrzymuje normalną wysokość zawieszenia i nie obniża się podczas zatrzymywania. Ten tryb może być wybrany przez wysokiego kierowcę, który nie potrzebuje działania systemu ARH, aby pewnie postawić stopy na podłożu podczas zatrzymania, lub do jazdy terenowej, gdy przy niskich prędkościach wymagana jest pełna wysokość zawieszenia.

Harley-Davidson Pan America

Zwiększone bezpieczeństwo jazdy w zakręcie – pakiet Cornering Rider Safety Enhancements

Modele Pan America 1250 i Pan America 1250 Special są wyposażone w zestaw technologii opracowanych, aby dostosować osiągi motocykla do dostępnej przyczepności* podczas przyspieszania, zwalniania i hamowania. Systemy te zostały zaprojektowane, aby ułatwić kierowcy kontrolowanie motocykla podczas przyspieszania i hamowania w linii prostej lub na zakręcie –  mogą być pomocne podczas jazdy w niesprzyjających warunkach drogowych lub w nieoczekiwanych sytuacjach. Są to elektroniczne systemy wykorzystujące najnowsze technologie sterowania podwoziem, elektronicznego sterowania hamulcami i układu napędowego.

Niektóre elementy pakietu Cornering Rider Safety Enhancements są „ulepszone pod kątem jazdy w zakręcie” z wykorzystaniem technologii stworzonej specjalnie dla motocykli. Kąt pochylenia motocykla podczas pokonywania zakrętu jest mierzony i określany przez inercyjną jednostkę pomiarową (IMU). Ponieważ wiele motocykli ma różny rozmiar przednich i tylnych opon, w momencie wchodzenia w zakręt koła zaczynają się obracać z nieco innymi prędkościami. Powierzchnia styku opony – część opony, która faktycznie, która faktycznie styka się z nawierzchnią – również zmienia się wraz z pochylaniem się motocykla podczas pokonywania zakrętu. Systemy biorą to pod uwagę oraz interweniują w inny sposób, gdy motocykl jest pochylony, niż gdy jest w pozycji pionowej, aby zapewnić optymalne osiągi.

MOTOCYKLE HARLEY-DAVIDSON NA ROK 2021: PASJA, PRZYGODA I WOLNOŚĆ

  • Elektronicznie połączone hamulce z działaniem w zakręcie (C-ELB Cornering Enhanced Electronically Linked Braking)

Układ C-ELB zapewnia zrównoważone hamowanie przedniej i tylnej części pojazdu w szerokim zakresie siły hamowania. Układ ten zapewnia mocniejsze, wspólne działanie obu hamulców, gdy motocyklista hamuje z większą siłą, oraz zmniejsza lub całkowicie eliminuje łączenie w przypadku lekkiego hamowania przy niskich prędkościach. W przypadku połączenia hamulców naciśnięcie dźwigni hamulca przedniego spowoduje, że układ zastosuje również dynamicznie pewną siłę hamowania z tyłu. Układ C-ELB bierze pod uwagę kąt pochylenia motocykla i zmienia proporcje ciśnienia w hamulcach (przód i tył) podczas pokonywania zakrętu, aby zwiększyć zdolność motocykla do utrzymania zamierzonego przez kierowcę toru jazdy. Układ C-ELB jest wyłączony, gdy motocyklista wybierze tryb jazdy Off-Road Plus lub Custom Off-Road Plus (patrz sekcja Tryby jazdy).



  • Układ ABS z działaniem w zakręcie (C-ABS Cornering Enhanced Antilock Braking System)

ABS ma za zadanie zapobiegać blokowaniu się kół pod wpływem hamowania oraz pomaga kierowcy zachować kontrolę podczas hamowania w nagłych sytuacjach na prostej drodze. Układ ABS działa niezależnie na przedni i tylny hamulec, aby utrzymać koła w ruchu i zapobiec niekontrolowanemu blokowaniu się kół. Układ C-ABS to odmiana układu ABS, która została ulepszona pod kątem pokonywania zakrętów oraz uwzględnia kąt pochylenia motocykla. Podczas pokonywania zakrętów przyczepność podczas hamowania jest ograniczona, co jest rekompensowane przez układ C-ABS.

System ograniczania unoszenia się tylnego koła (RLM – Rear-wheel Lift Mitigation) wykorzystując czujniki C-ABS oraz sześcioosiową inercyjną jednostkę pomiarową (IMU) do ograniczania unoszenia tylnego koła w przypadku gwałtownego hamowania i dalszego równoważenia redukcji prędkości, zapewniając kierowcy kontrolę nad pojazdem. Dopuszczalna wysokość unoszenia się koła i czas działania układu RLM są powiązane z wybranym trybem jazdy. Układ RLM dopuszcza najniższą wartość uniesienia się tylnego koła w trybie Rain, a najwyższą wartość – w trybie Off-Road. Układ ABS tylnego koła i system RLM są wyłączone, gdy kierowca wybierze tryb jazdy Off-Road Plus lub Custom Off-Road Plus (patrz sekcja Tryby jazdy).



  • System kontroli trakcji z działaniem w zakręcie (C-TCS Cornering Enhanced Traction Control System)

System kontroli trakcji (TCS) ma na celu zapobieganie nadmiernemu poślizgowi tylnego koła podczas przyspieszania. TCS zwiększa pewność jazdy, gdy przyczepność jest ograniczona z powodu złej pogody lub nagłej, nieprzewidzianej zmiany nawierzchni bądź jazdy po nieutwardzonej drodze. System C-TCS to odmiana układu TCS, który został ulepszony pod kątem jazdy w zakręcie, uwzględniając pochylenia motocykla. Każdy wstępnie zaprogramowany tryb jazdy ma określony poziom działania TCS i/lub C-TCS. W trybach jazdy umożliwiających konfigurację kierowca może wybrać jeden z trzech poziomów ingerencji systemu C-TCS.



Kierowca może wyłączyć C-TCS w dowolnym trybie jazdy, gdy motocykl nie jest w ruchu, a silnik pracuje. Przełączenie w tryb Rain spowoduje automatyczne ponowne włączenie C-TCS, lecz po włączeniu trybu Rain układ C-TCS może zostać ponownie wyłączony. C-TCS można ponownie aktywować za pomocą przycisku, gdy motocykl jest zatrzymany lub w ruchu.



Układ TCS został również zaprojektowany z myślą o ograniczaniu unoszenia się przedniego koła (FLM – Front-Wheel Lift Mitigation), aby ograniczyć wysokość i czas trwania unoszenia się przedniego koła (tzw. wheelie). Dopuszczalna wysokość i czas trwania unoszenia się przedniego koła jest związany z wybranym przez kierowcę trybem jazdy, przy czym tryb Rain jest najbardziej restrykcyjny, a tryby Sport i Off-Road są najmniej restrykcyjne spośród trybów standardowych. Wyłączenie C-TCS całkowicie wyłącza zarówno układ C-TCS, jak i FLM.



W trybie jazdy Off-Road Plus lub Custom Off-Road Plus (patrz sekcja Tryby jazdy) układ TCS jest włączony bez żadnych funkcji kontroli jazdy w zakręcie, co pozwala kierowcy wykorzystać koleiny, wyboje i nierówności, aby lepiej przyspieszać, gdy motocykl jest pochylony. W trybie Off-Road Plus układ TCS pozwala na jeszcze większy poślizg tylnego koła, odpowiedni tylko dla jazdy terenowej, i całkowicie wyłącza FLM, dzięki czemu doświadczony kierowca może użyć przepustnicy do uniesienia przedniego koła, aby pokonywać przeszkody.

Harley-Davidson Pan America

  • System kontroli poślizgu z działaniem w zakręcie (C-DSCSCornering Enhanced Drag-Torque Slip Control System)

Gdy układ C-DSCS wykryje nadmierny poślizg tylnego koła podczas wytracania prędkości spowodowanego przez układ napędowy, wówczas dostosowuje moment obrotowy silnika, aby lepiej dopasować prędkość tylnego koła do prędkości na drodze. Układ C-DSCS jest aktywowany podczas jazdy w zakrętach, na podstawie wykrytego kąta pochylenia. C-DSCS jest wyłączony w trybach Off-Road Plus i Custom Off-Road Plus (ponieważ ABS tylnego koła jest wyłączony). Ponadto ingerencja układu C-DSCS może być ograniczona, gdy układ TCS jest wyłączony przez kierowcę.

Harley-Davidson Pan America. Bezsensowny motocykl, który ma rację bytu?

System zapobiegający staczaniu się pojazdu na wzniesieniu/asystent ruszania pod górę (HHC Hill Hold Control)
System HHC zapobiega staczaniu się motocykla po zwolnieniu przez kierowcę hamulca, poprzez utrzymanie ciśnienia hamowania w układzie hamulcowym. Podstawową funkcją HHC jest zapobieganie staczaniu się motocykla po zatrzymaniu się – na przykład w przypadku znaku stop na wzniesieniu, w korku ulicznym na zboczu lub na stromym wyjeździe z parkingu. Układ HHC został zaprojektowany, aby ułatwić rozpoczęcie jazdy poprzez ograniczenie liczby skoordynowanych czynności potrzebnych do płynnego ruszenia. System utrzymuje odpowiednie ciśnienie w układzie hamulcowym, dopóki kierowca nie ruszy, używając przepustnicy i sprzęgła. HHC można również włączyć, gdy motocykl jest zatrzymany na płaskiej powierzchni, jeśli kierowca chce utrzymać pozycję bez naciskania hamulca.

Kierowca aktywuje HHC poprzez chwilowe mocniejsze naciśnięcie dźwigni hamulca przedniego lub nożnego hamulca tylnego, po całkowitym zatrzymaniu się motocykla. System HHC można również uruchomić bez dodatkowego naciśnięcia w przypadku gwałtownego zahamowania i przytrzymania hamulca po zatrzymaniu. Lampka kontrolna układu HHC zapali się, aby potwierdzić, że motocyklista aktywował HHC, a układ ABS utrzyma ciśnienie w układzie hamulcowym po zwolnieniu przez niego dźwigni hamulca. Lampka kontrolna będzie migać, jeśli motocyklista próbuje włączyć HHC, ale nie będzie to możliwe – na przykład gdy opuszczona jest podpórka boczna (w modelach wyposażonych w czujnik podpórki bocznej). HHC wyłącza się automatycznie, gdy motocykl ruszy po zatrzymaniu się lub motocyklista naciśnie i zwolni hamulec.

System HHC nie może być używany jako hamulec postojowy. Wyłącza się również, gdy kierowca obniży podpórkę boczną (w modelach z czujnikiem podpórki bocznej; ta funkcja nie jest dostępna na wszystkich rynkach), zmieni bieg na neutralny w modelach bez czujnika podpórki bocznej lub gdy silnik zostanie wyłączony. W większości sytuacji po dziesięciu sekundach lampka kontrolna HHC zacznie migać i system wyłączy się, jeśli nie nastąpi żadne działanie ze strony kierowcy. HHC nie służy do zastąpienia hamulca postojowego w jakiejkolwiek sytuacji.



Motocyklista może wyłączyć (lub ponownie włączyć) HHC na wyświetlaczu, jeśli wystąpi taka potrzeba.



Na rynku amerykańskim model Pan America1250 Special jest wyposażony w blokadę czujnika podpórki bocznej, która pozwala na włączenie układu HHC na biegu neutralnym; funkcja ta nie występuje w modelu Pan America 1250. Na wszystkich rynkach, na których wymagana jest blokada czujnika podpórki bocznej (co nie dotyczy USA), funkcja ta występuje w obu modelach.




System monitorowania ciśnienia w oponach (TPMS)

System TPMS wyświetla aktualne ciśnienie w przedniej i tylnej oponie na kolorowym ekranie oraz wyświetla wskaźnik ostrzegający kierowcę, gdy ciśnienie w oponie jest za niskie i należy je sprawdzić. TPMS jest standardowym wyposażeniem modelu Pan America1250 Special, a w modelu Pan America 1250 jest opcją instalowaną przez dealera.

Harley-Davidson Pan America

Tryby jazdy

Wybrany tryb jazdy umożliwia elektroniczną kontrolę charakterystyki osiągów motocykla oraz określenie poziomu interwencji technologicznej. W modelu Pan America 1250 dostępnych jest pięć trybów (4 są zaprogramowane, a jeden można dostosować do własnych potrzeb), natomiast Pan America1250 Special posiada jeszcze dodatkowe dwa tryby, które mogą być dostosowane przez użytkownika. Każdy tryb jazdy posiada określoną kombinację ustawień oddawania mocy, hamowania silnikiem, układu przeciwblokującego C-ABS oraz układu kontroli trakcji C-TCS. W modelu Pan America 1250 Special można również dostosować ustawienia półaktywnego zawieszenia.

Kaski SCORPION-EXO: Nowości na sezon 2021. Będzie w czym wybierać!

Kierowca może użyć przycisku MODE na przełącznikach po prawej stronie, aby zmienić aktywny tryb jazdy podczas jazdy motocyklem lub podczas postoju, z pewnymi wyjątkami. Po wybraniu trybu jazdy na wyświetlaczu pojawia się jego unikatowa ikona.



Tryby jazdy można wyłączyć w menu ustawień na wyświetlaczu, z wyjątkiem trybu Road. Tryby jazdy Custom wymagają ich włączenia przez kierowcę za pośrednictwem tego menu ustawień, zanim będzie można je wybrać za pomocą przycisku MODE.

W rasowym motcyklu typu adventure ni emogło zabraknąć rozbudowanego pakietu multimediów, które mają za zadanie nie tylko umilać najdalszą podróż, ale także ułatwiać komunikacje i pozyskiwanie informacji związanych z jazdą.

Ekran wyświetlacza w modelach Pan America1250 i Pan America1250 Special obsługuje niektóre funkcje multimedialne urządzenia mobilnego kierowcy wyposażonego w funkcję łączności Bluetooth. Motocykl nie posiada pokładowego systemu multimedialnego, ani nie jest wyposażony w głośniki. Większość funkcji multimedialnych wymaga również korzystania z zestawu słuchawkowego Bluetooth i słuchawek wewnątrz kasku.

  • Jest to pierwszy wyświetlacz umożliwiający nawigację z ruchomą mapą w motocyklu Harley-Davidson.
  • Gdy wyświetlana jest ruchoma mapa, prędkościomierz, kierunkowskazy i inne kluczowe informacje są wyświetlane nad mapą.
  • Motocyklista może przesuwać i przybliżać mapę za pomocą ekranu dotykowego lub przycisków, aby zobaczyć więcej szczegółów.
  • Instrukcje nawigacji zakręt po zakręcie mogą być wyświetlane na ekranie widżetu, a motocyklista może przełączać miedzy wyświetlaniem podstawowych przyrządów a nawigacją na ekranie widżetu.
  • Aplikacja Harley-Davidson pomaga motocyklistom najlepiej wykorzystać czas spędzony w drodze dzięki funkcjom takim jak polecane trasy, planowanie jazdy, rejestrowanie przejazdów, wyzwania oraz wyszukiwanie dealerów Harley-Davidson, stacji benzynowych, hoteli, restauracji, imprez motocyklowych i innych atrakcji.
  • Ponieważ system nawigacyjny opiera się na usługach komórkowych (motocykl nie jest wyposażony w odbiornik GPS), brak sygnału komórkowego może zakłócić nawigację. Motocyklista może jednak wstępnie załadować całą trasę i zapisać ją w pamięci jako kopię zapasową.
  • System nawigacji w aplikacji Harley-Davidson aktualizuje się automatycznie, co jest wygodniejsze dla kierowcy niż dodawanie aktualizacji do pokładowego systemu nawigacyjnego.

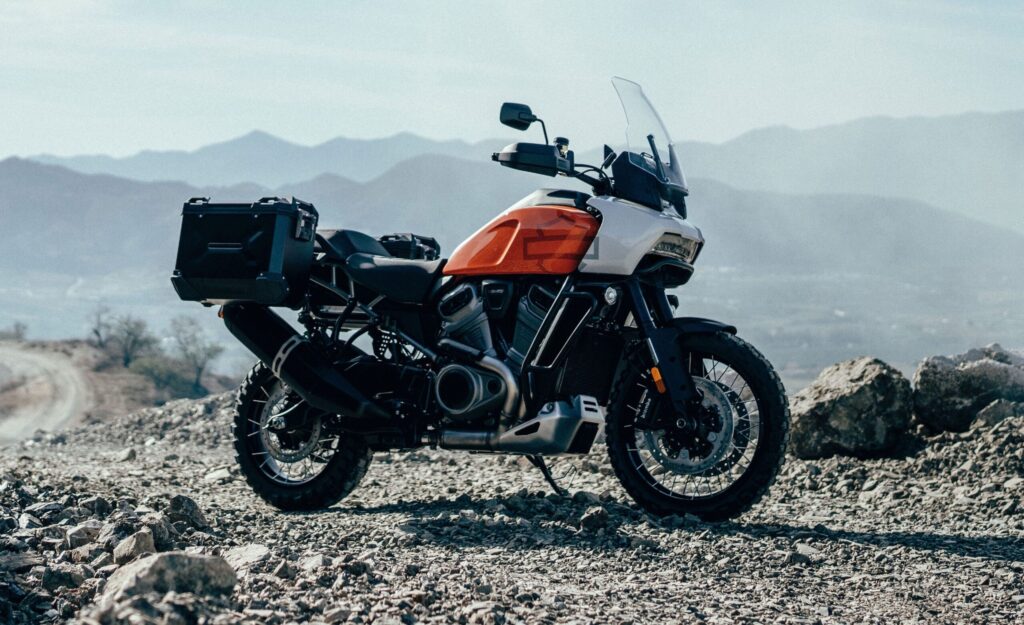

Harley-Davidson Pan America

Dealerzy Harley-Davidson będą także oferować pełną linię akcesoriów do modeli Pan America 1250 i Pan America 1250 Special, w tym trzy wytrzymałe systemy bagażowe oraz nowo opracowaną odzież do jazdy dla mężczyzn i kobiet.

Modele Pan America 1250 i Pan America 1250 Special pojawią się u dealerów Harley-Davidson w czerwcu 2021 roku.

Przemysław Borkowski

Kocha wszystko co ma dwa koła i silnik - nawet ten elektryczny. Gdyby wiertarka miała koła, też by na niej jeździł. Prywatnie fan dobrego rockowego brzmienia i kultur orientalnych.

Inne publikacje na ten temat:

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Back to top button
