Harley-Davidson XA: motocykl z silnikiem boksera – wyprodukowali zaledwie tysiąc sztuk!

Czy wiedzieliście, że Harley-Davidson również podrabiał motocykle BMW? Opinie, dane techniczne, historia

W skrócie
  • Harley-Davidson XA był motocyklem przygotowanym specjalnie do pustynnych działań wojennych.
  • Produkcja modelu XA rozpoczęła się w roku 1942.
  • Łącznie wyprodukowano około 1000 sztuk modelu XA. Według naszej najlepszej wiedzy w Polsce znajdują się cztery motocykle Harley-Davidson XA.
  • Model XA posiadał czterostopniową skrzynię biegów co w tamtym czasie było sporą innowacją w katalogu amerykańskiego producenta.
  • Jednostka silnikowa została skopiowana z motocykla BMW R 71.
  • Więcej niesamowitych historii motocyklowych znajdziesz na naszej stronie głównej, jednoslad.pl

Na pewno każdy z Was widział lub słyszał o wojskowym motocyklu Harley-Davidson WLA, a na pewno o radzieckich motocyklach wojskowych z silnikami boksera (k-750, Ural czy Dniepr). Ale czy widzieliście kiedyś WLkę z silnikiem, wydawać by się mogło, od ruska? Tak, to nie domorosła konstrukcja, to Harley-Davidson XA!

Kiedy po raz pierwszy na własne oczy zobaczyłem model XA, byłem pewny, że jest to jakaś dobrze przemyślana i zrobiona wydumka. Wybaczcie, ale szalone czasy przeróbek „rusków” na motocykle wojskowe, choppery i inne machinerie totalnie wypaczyły mój mózg. Wszędzie węszę podstęp.

Powiedziano mi wtedy, ze jest to Harley-Davidson XA. Powiedziała mi to osoba, której nie miałem prawa nie uwierzyć, zresztą motocykl stał pod warszawskim salonem Harley-Davidsona. Całość składała się do kupy. Po powrocie do domu zacząłem przeczesywać Internet w poszukiwaniu informacji na temat tego modelu. Cóż, nieco się zdziwiłem.

Harley-davidson XA: najważniejsze informacje:

  1. Model XA był skonstruowany na bazie motocykla BMW R 71.
  2. Amerykańscy wojskowi zdecydowali się na użycie silnika boksera ze względu na wizje obecności działań wojennych na obszarach pustynnych – silniki boksera charakteryzują się lepszym chłodzeniem niż klasyczne układy widlaste.
  3. Produkcja motocykla Harley-Davidson XA rozpoczęła się w roku 1942.
  4. Motocykl BMW R 71 był bazą motocykla dla aż trzech armii. Na jego podstawie zbudowano również radziecki M-72.
  5. Harley-Davidson wyprodukował około 1000 sztuk tego modelu.

Jak zawsze historia jest nieoczywista, ale podstawy do stworzenia WL-ki posiadającej silnik boksera były całkiem rzeczowe – zdolności terenowe.  Chodziło o to, że motocykle posiadające rozwiązania opracowane przez konstruktorów BMW miały całkowicie osłonięty od wody, pyłu czy błota układ napędowy oraz silnik, w którym łatwiej było o chłodzenie cylindrów i głowic.

REKLAMA

Zontes U1 125: Poczuj wszechstronność i moc

Poznaj nowy Zontes U1 125 z najbogatszym wyposażeniem w klasie. Odkryj moc systemu oświetlenia full LED. Poczuj osiągi silnika 14.6 KM. Doceń niesamowitą wszechstronność. Przyjrzyj się z bliska każdemu detalowi.

Bądź zawsze na bieżąco dzięki Jednoślad.pl News

Charakterystyką silnika widlastego (takiego jak posiada większość motocykl Harley-Davidson, w tym model WLA) jest osłonięcie przed podmuchami wiatru, czyli w pewnym stopniu izolowanie od chłodzenia tylnego cylindra. Oczywiście w normalnych warunkach drogowych, nie ma to większego znaczenia (lub jest tak zaprojektowane, aby to po prostu działało), jednak w warunkach pustynnych i pod obciążeniem, każdy niuans ma znaczenie. Właśnie dlatego pomyślano o silniku skonstruowanym przez BMW.

Harley-Davidson XA. Początek historii

Godziną „zero” dla USA podczas II wojny światowej w był atak armii japońskiej na Pearl Harbor (7 grudnia 1941 roku). Świat nie musiał długo czekać na zmianę dyskursu USA w sprawie wojny, ponieważ już kolejnego dnia Kongres wypowiedział wojnę najpierw Japonii, a po kilku dniach również III Rzeszy oraz Włochom.

Przeczytaj również:

Harley-Davidson WLA 42 (1942-1952): amerykański motocykl wojskowy, który dowoził najważniejsze rozkazy.

Jak pokazuje historia, firmy zajmujące się produkcją, a szczególnie wytwarzaniem produktów motoryzacyjnych w nadziei na szybki zarobek na wojnie szybko dostosowują się do realiów i przestawiają swoją produkcję na wytwarzanie pojazdów militarnych. Na wojnie łatwo jest się obłowić – potrzeby armii są przecież ogromne. No dobra, w tym przypadku to nie do końca była decyzja biznesowa. Kongres USA po ataku na Pearl Harbor podjął decyzję, że od teraz wszystkie firmy zajmujące się produkcją sprzętu motoryzacyjnego będą produkowały sprzęt na potrzeby wojska. Nie inaczej było z motocyklami z Millwaukee. H-D przestał produkować motocykle cywilne i wszystkie swoje możliwości skierował w stronę motocykli wojskowych. Tak w dużym skrócie powstał motocykla Harley-Davidson XA.

Harley-Davidson XA. Amerykański bokser

Państwo zleciło zaprojektowanie motocykla, który będzie się sprawdzać w warunkach pustynnych, niejako przeczuwając, że walki mogą się toczyć w obszarach pustynnych. Postanowiono skorzystać z konstrukcji przeciwnika, czyli BMW, które wiodło prym w tego typu konstrukcjach. Stąd pomysł o wykorzystaniu silnika o przeciwsobnym ustawieniu cylindrów. Zwróćcie uwagę, że na amerykańskich motocyklach wojskowych nie znajdziecie logotypu producenta – kolor oraz właśnie zakaz umieszczania logotypów został narzucony przez rząd.

Co oznacza skrót XA?

Harley-Davidson słynie z rzeczowego opisywania swoich motocykli za pomocą skrótów. Nie inaczej było w przypadku modelu XA, gdzie „A” to oznaczenie przeznaczenia wojskowego (tak jak WLA), a X to oznaczenie silnika. W tym przypadku chodzi o silnik boksera.

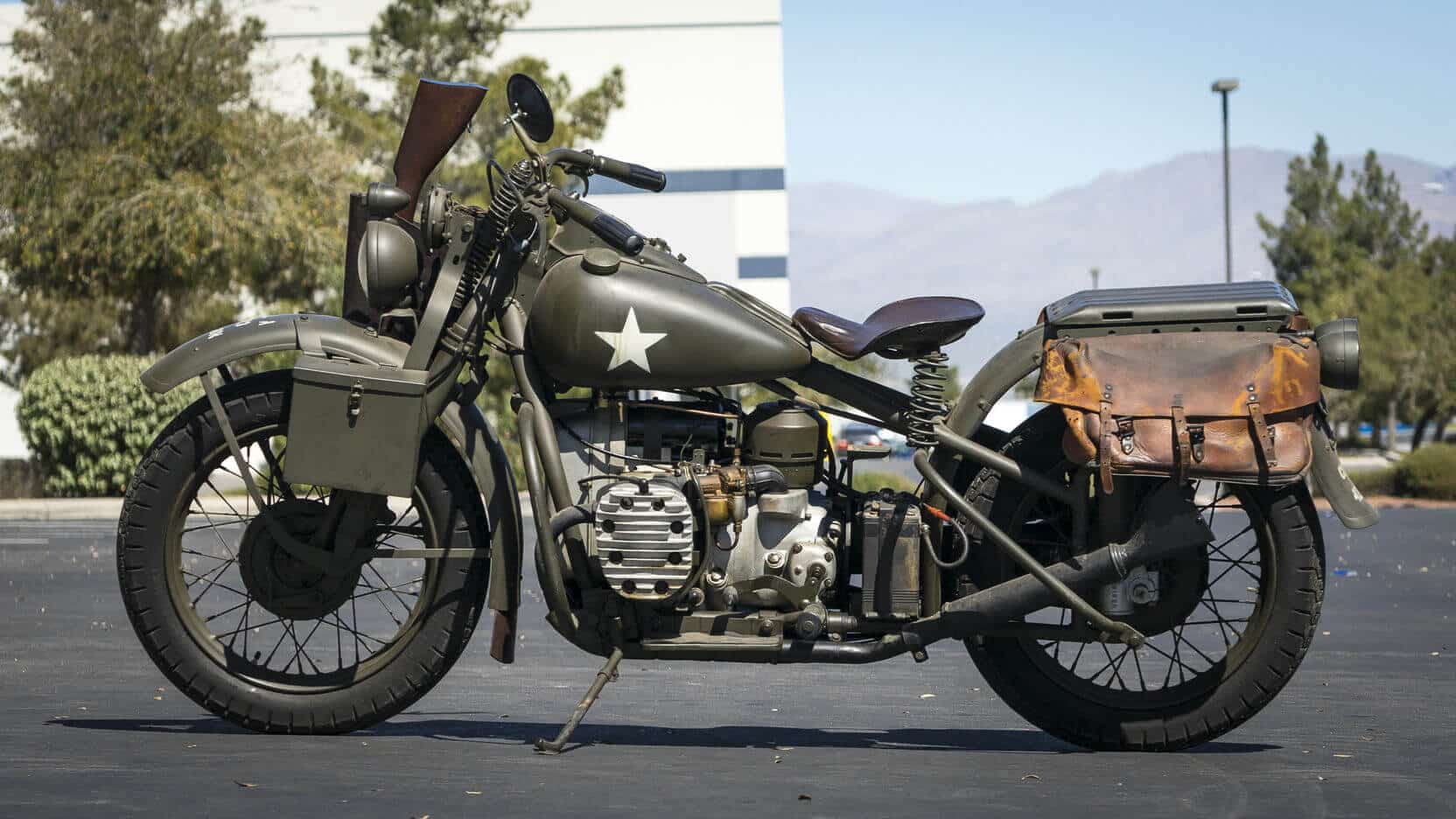

Harley Davidson XA

Najbardziej niesamowitym faktem historycznym jest wykorzystanie jednego modelu motocykla przez trzy armie. Zarówno Harley-Davidson XA, jak i radziecki M 72 bazował na tym samym modelu, BMW R 71. Motocykl ten powstał w roku 1938 i był jedną z najlepszych konstrukcji świata. Był wytrzymały i prosty w konstrukcji, to też sprawiło, że szybko trafił na front. Rosjanie nie bawili się kulturalną kradzież w białych rękawiczkach. Skopiowali motocykl, który niebawem miał najechać na tereny okupowane przez III Rzeszę. Skąd w Armii Czerwonej pojawił pojawił się M 72? Jest kilka teorii.

Nie było niedopowiedzeń. Po prostu skopiowali

Jedna mówi o bezpardonowej kradzieży, druga, nieco bardziej prawdopodobna traktuje o oficjalnej wymianie technologii na podstawie paktu Ribbentrop – Mołotow (BMW R 71 nie był już potrzebny niemieckim wojskowym, gdyż opracowali nowszą jednostkę). U Amerykanów nie było niedopowiedzeń. Inżynierowie z Milwaukee po prostu skopiowali silnik oraz układ napędowy, przeskalowali go do miary metrycznej i zaimplementowali do swojego motocykla.

Przeczytaj również:

BMW R 75 Sahara: najnowocześniejszy motocykl II wojny światowej. Historia, którą powinieneś poznać.

Z drugiej strony trzeba im oddać, że chciało im się popracować nieco nad swoim motocyklem. Pamiętajmy, że XA osadzony jest na modelu WLA, który bezpośrednio pochodzi od motocykla WLD. Chcąc myśleć o upchnięciu w tej ramie boksera oraz  zespołu napędowego z wałem Cardana musiano zaprojektować od nowa ramę główną. To było olbrzymie przedsięwzięcie. Na tym jednak zakończono, resztę elementów przeszczepiono z modelu WLA, w tym zawieszenie przednie.

Motocykle Wojskowe: Harley-Davidson XA. Ciekawostki i dane techniczne

Amerykańscy konstruktorzy przeszczepili również tylne zawieszenie suwakowe z BMW. Do tej pory amerykański producent nie miał w kwestii zawieszenia tylnego koła zbyt wiele to powiedzenia. Jeszcze po wojnie w niektórych motocyklach montowano koło na sztywno. Sytuacja uległa zmianie dopiero w roku 1952, za sprawą modelu K. Amerykanie do dzisiaj utwierdzają nas, że są populacją mającą problem ze zmianą biegów. W czasach drugiej wojny światowej nie było inaczej. Dopiero za sprawą modelu XA dźwignia zmiany biegów trafiła do lewej nogi, a sprzęgło do ręki.

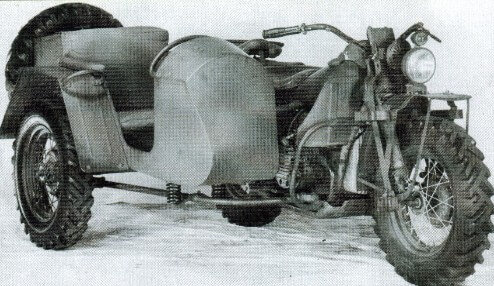

Harley Davidson XS

Warto zaznaczyć, że amerykanie wyprodukowali wariacje modelu XA, czyli model XS. Powstały zaledwie trzy sztuki tego motocykla, co dzisiaj sprawia, że ten sprzęt jest jednym z najbardziej unikatowych motocykli na świecie. Charakterystyczne dla tego zaprzęgu jest jego wysokość. Wynikała ona z faktu, że pod gondolą przechodził wał, który napędzał koło wózka bocznego. XS opuszczał fabrykę wyposażony w opony rolnicze, a na wyposażeniu miał przenośne radio polowe.

Przeczytaj również:

Sokół 1000 CWS M111 (1934–1939): prawdziwie polski motocykl. Historia, dane techniczne,

Model XA trafił do służby w roku 1942, czyli niecały rok po ataku na Pearl Harbor. W nowo opracowanej ramie wylądował dwucylindrowy silnik czterosuwowy o pojemności 740 cm3. Jednostka generowała zaledwie 23 KM ( przy 4,600 obr./min.) i potrafiła rozpędzić ważącego 244 kolosa do prędkości 105 km/h. Niska moc wynikała w pewnym stopniu z odprężenia jednostki (5,7:1). Dzięki temu silnik mógł pracować na paliwie podłej jakości, co było niezwykle istotne w zastosowaniu frontowym. Silnik sprzężony był z czterobiegową skrzynią biegów za pomocą suchego sprzęgła jednotarczowego. Ze skrzyni biegów napęd docierał na tylne koło za pomocą wału Cardana.

Harley-Davidson XA. Motocykl przyszłości?

„Kooperacja” z BMW opłaciła się Harleyowi. XA był motocyklem na miarę amerykańskich potrzeb i możliwości konstrukcją kosmicznie przyszłościową, a przy tym prostą konstrukcyjnie. Takie rzeczy jak zawieszenie tylne, napęd wałem, ręczne sterowanie sprzęgłem czy czterostopniowa skrzynia biegów, H-D z biegiem czasu powoli implementował do swoich modeli.

Do wału pędnego amerykanie nadal powoli się przekonują, być może pomoże im w tym najnowsza Panamerica? Zobaczymy.

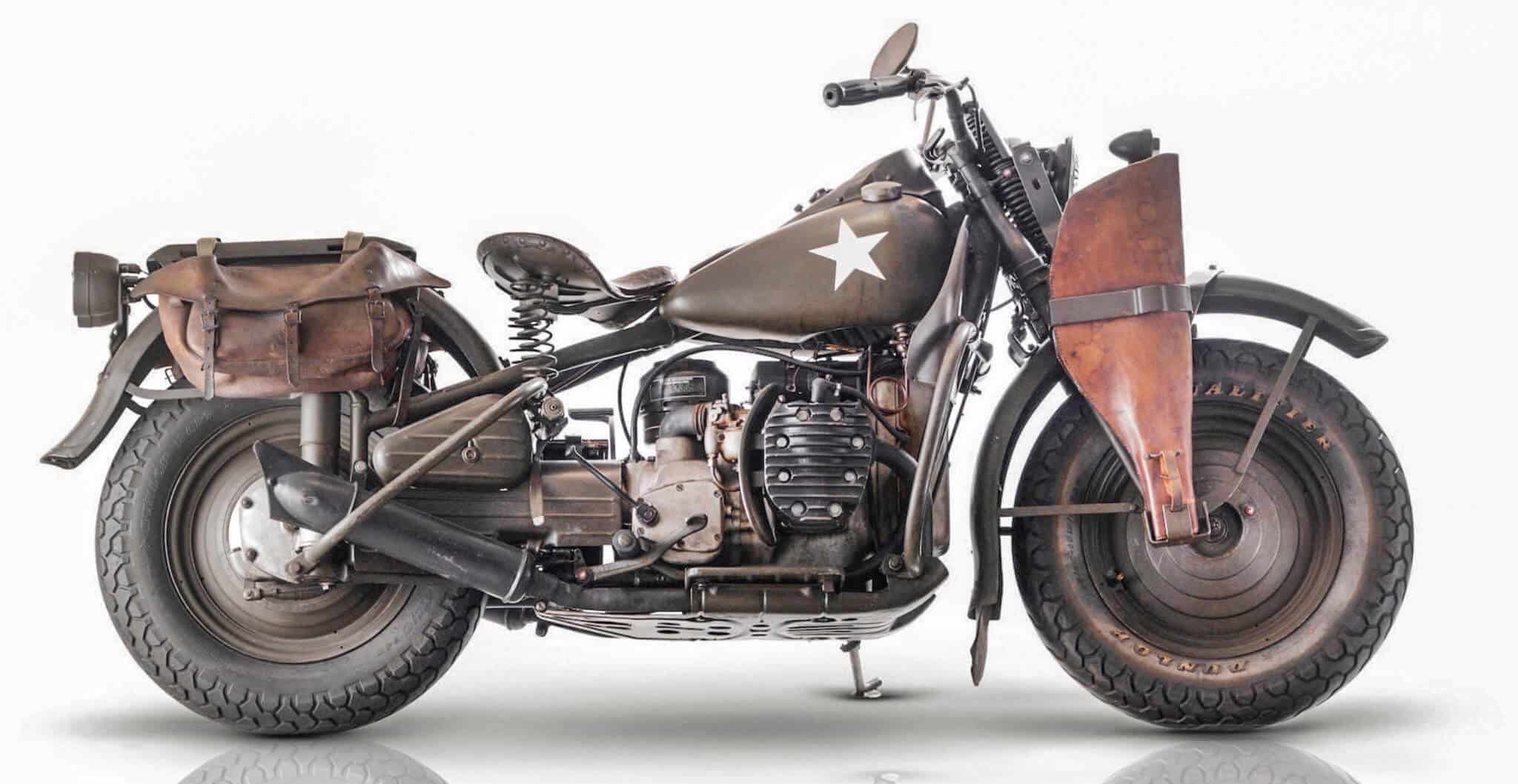

Harley-Davidson XA

Łącznie wyprodukowano nieco ponad 1000 sztuk tego motocykla. Według źródeł, przekazów i informacji zasłyszanych od osób będących „w temacie”, w naszym kraju znajdują się cztery sztuki modelu XA. Podawanie przykładowych cen nie ma większego znaczenia, gdyż osiągają one horrendalne wartości i podejrzewam, że kolekcjonerzy zapłacą za niego tyle, ile zażyczy sobie sprzedający.

Harley-Davidson XA. Dane techniczne:

Dane techniczne

Harley-Davidson XA
SILNIK
Typ Dwucylindrowy, chłodzony powietrzem i olejem
Rozrząd SV (dolnozaworowy)
Układ bokser
Pojemność skokowa 740 ccm (45 CU IN)
Średnica i skok tłoka 77,8 x 77,8 mm (układ kwadratowy)
(3.063 in × 3.063 in)
Stopień sprężania 5,7:1
Moc maksymalna 23 KM przy 4600 obr./min
Prędkość maksymalna 105 km/h (65mph)
Chłodzenie Powietrzem oraz olejem
Zasilanie 2 gaźniki opadowe Schebler/ Linkert
Smarowanie z mokrą miską olejową
Rozruch Nożny (kickstarter)
Zapłon bateryjny, 6V
Filtr powietrza mokry
Przeniesienie napędu
Sprzęgło Jednotarczowe, suche, sterowane ręcznie
Skrzynia biegów czterostopniowa, sterowana nożnie
Napęd tylnego koła Wał Cardana
PODWOZIE
Rama typu zamkniętego, podwójna, spawana z rur stalowych
Zawieszenie przednie teleskopowe
Zawieszenie tylne wahacz stalowy, suwakowe
Hamulec przedni bębnowy, sterowany linką
Hamulec tylny bębnowy, sterowany cięgnem
Opony przód i tył, rozmiar 4.00×18”
WYMIARY I MASY*
Długość 2300 mm
Szerokość 910 mm
Wysokość 1020 mm
Rozstaw osi 1460 mm
Wysokość siedzenia 760 mm
Prześwit 155 mm
Masa pojazdu gotowego do jazdy 244 kg
DANE OBSŁUGOWE I EKSPLOATACYJNE
Zbiornik paliwa 17-litrowy, złożony z dwóch komór
Pojemność układu olejowego 1,9 l
